SL Rack Mittelklemme ohne Erdung

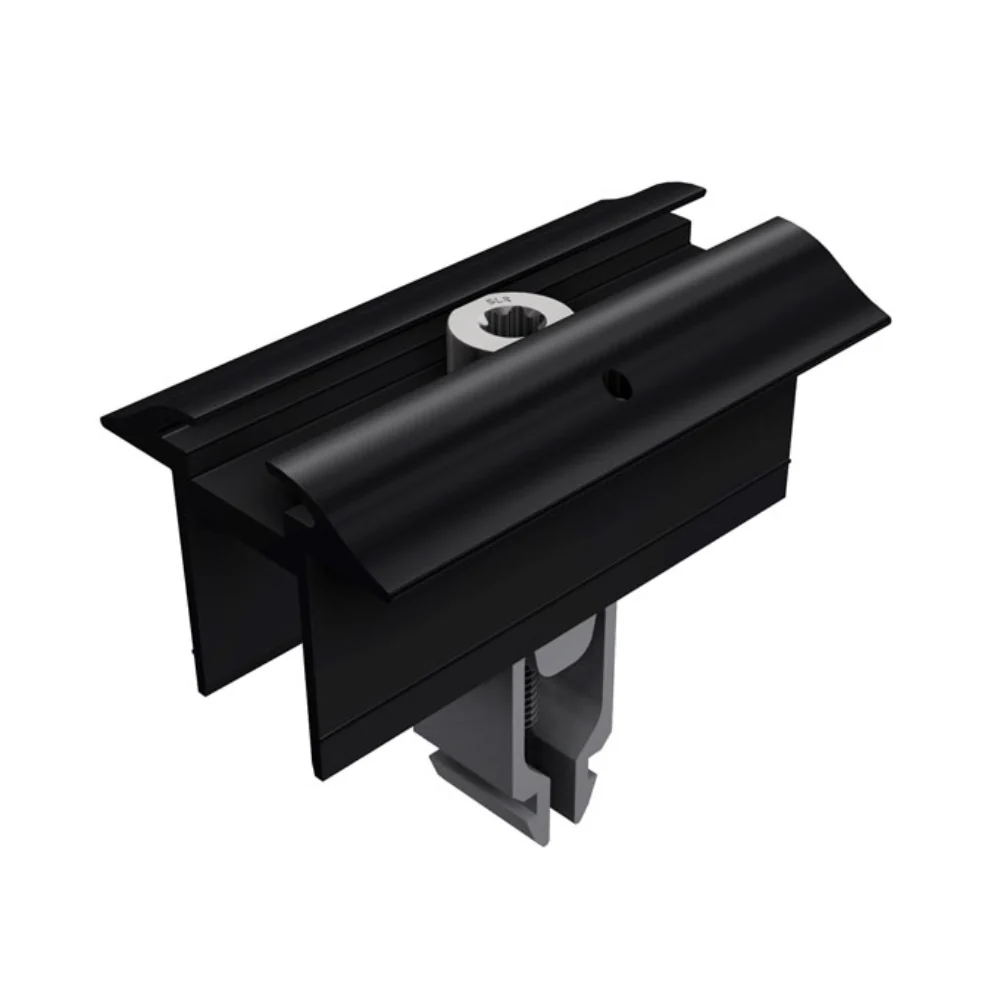

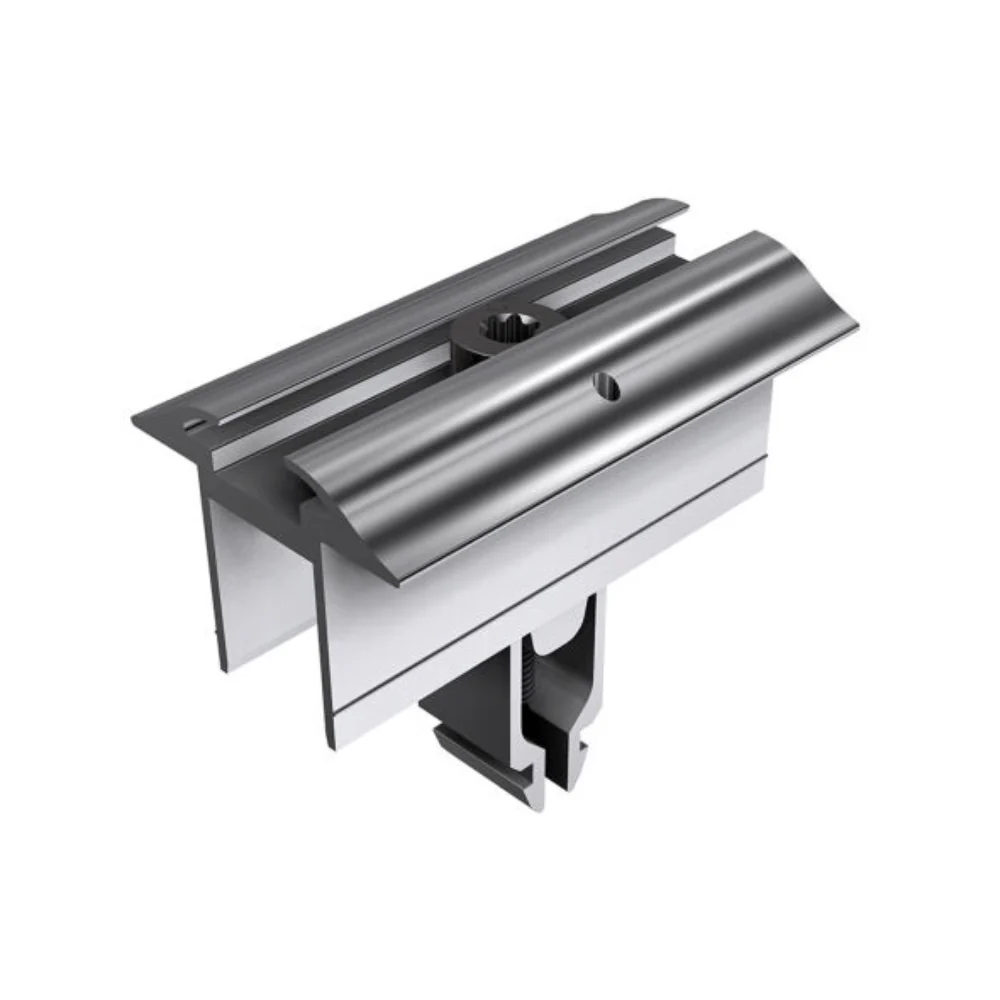

Die Mittelklemme Vario ohne Erdung von SL Rack (z. B. Artikel-Nr. 91151‑01 in natur eloxiert oder 96151‑01 in schwarz eloxiert) ist eine universelle Mittelbefestigung für PV-Module mit Rahmenhöhen von ca. 28–50 mm. Sie kommt ohne Erdungspin – optimal, wenn der Potentialausgleich separat oder über andere Komponenten erfolgt.

---

⚙️ Technische Daten & Montage

• Kompatible Rahmenhöhe: 28–50 mm (empfohlen 30–45 mm)

• Montageoptionen: Vertikal oder horizontal – durch einfaches Anheben und 90° Drehen der Klemmkrallen

• Installation:

  • Voll vormontiert, kompatibel mit allen SL Rack RAIL-Systemen

  • Befestigung von oben mittels Torx TX40 (10 Nm empfohlen), kein Eindrehen nötig

  • Abmessungen (Mittelklemme):

  • Länge: ca. 70 mm

  • Breite: ca. 42 mm

  • Höhe: ca. 65–72 mm

  • Klemmtiefe: ca. 10–11 mm für sicheren Halt

  • Material & Finish: Aluminium (blank oder schwarz eloxiert),

  •  Edelstahlschraube; Gewicht ca. 0,068 kg

---

✅ Vorteile & Einsatzbereiche

• Flexible Montage: Einsetzbar für verschiedene Modulrahmenhöhen und Ausrichtungen – hohe Lagerflexibilität

• Werkzeugarm & schnell montierbar: vormontiert, nur ein Werkzeug nötig – sorgt für hohe Effizient bei der Installation

• Kompakt & leicht: schlankes Design (70 mm Länge) verhindert Modulverschiebung, ist optisch dezent, besonders in schwarzer Ausführung für Full‑Black-Systeme geeignet

• Ohne Erdungspin: ideal, wenn der PV‑System-Potentialausgleich zentral oder über Rail oder andere Komponenten gelöst wurde, reduziert Kosten & Installationsaufwand

---

⚠️ Hinweise & Einschränkungen

• Kein Potentialausgleich über Erdungspin integriert – muss bei Bedarf über andere Komponenten (z. B. Rail‑Erdungsklemmen) erfolgen

• Nur als Mittelklemme geeignet – nicht für Endabschlüsse

• Installationsvorgaben beachten: Montage durch qualifiziertes Fachpersonal wird empfohlen, insbesondere bei Rahmenhöhen außerhalb der Spezifikation

---

🧭 Fazit

Die SL Rack Mittelklemme Vario ohne Erdung (z. B. 91151‑01 oder 96151‑01) ist eine flexible, montagefreundliche und kosteneffiziente Lösung zur PV-Modulmittelbefestigung innerhalb des SL Rack Systems – ideal bei separater Erdung oder wenn der Potentialausgleich zentral erfolgt. Sie überzeugt durch Einfachheit, universelle Kompatibilität und hochwertige Verarbeitung.
