SL Rack Mittelklemme mit Erdung

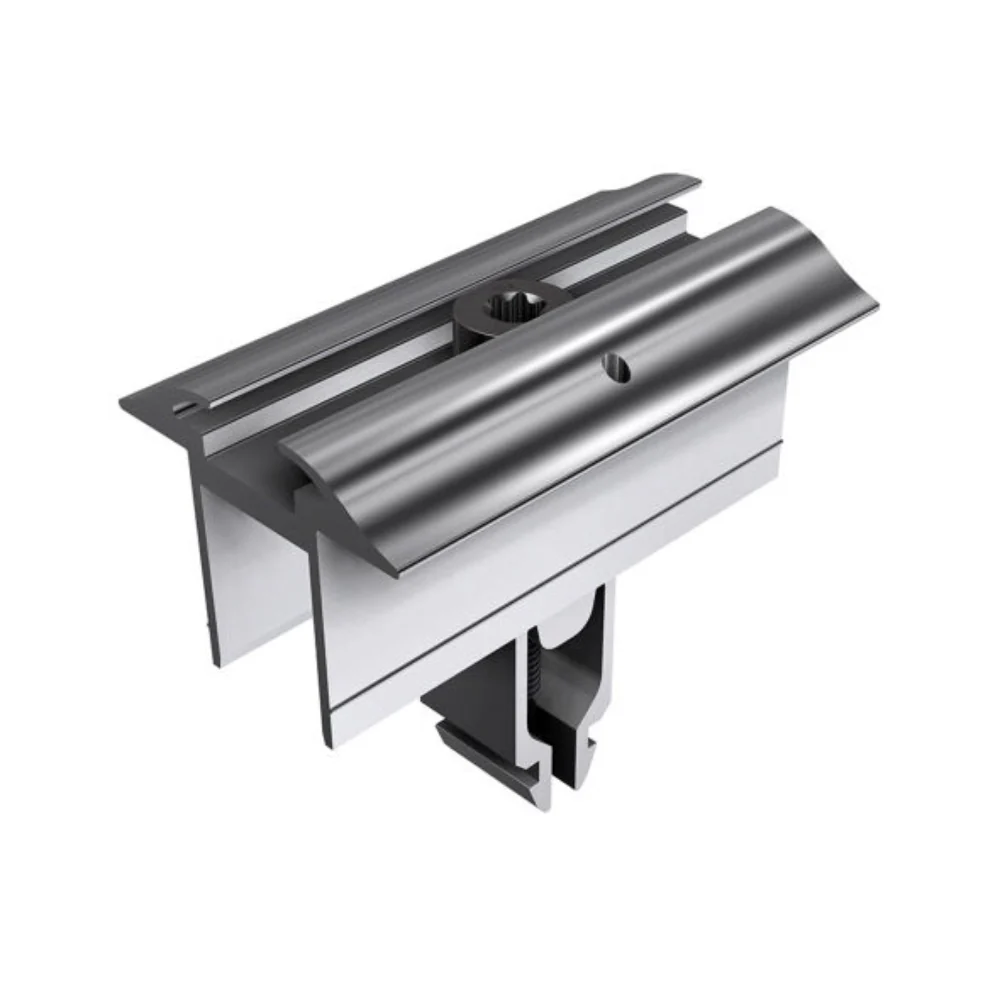

Die SL Rack Mittelklemme Vario mit Erdung (z. B. Artikel‑Nr. 96141‑01 in schwarz eloxiert oder 91121‑01 natur eloxiert) ist eine universelle Mittelbefestigung für rahmenstarke PV‑Module (ca. 28–50 mm). Sie vereint modulare Flexibilität und sichere Erdung in einem vormontierten Design.

---

⚙️ Technische Daten & Konstruktion

• Passend für Modulrahmenhöhe: ca. 28–50 mm (empfohlen 30–45 mm)

• Montagevarianten: Vertikal oder horizontal durch einfaches Anheben und 90° Drehen der Klemmkrallen

• Montageart: Komplett vormontiert, von oben verschraubbar mit nur einem Werkzeug (Torx TX40) für schnelles Handling

• Klemmlänge & ‑tiefe: 70 mm lang, 11 mm tief – sorgt für festen Sitz und verhindert Modulkipp und -verschiebung

• Abmessungen: Länge ~70 mm, Breite ~42 mm, Höhe ~65–72 mm je nach Quelle

• Gewicht: ca. 0,068 kg pro Stück

• Material: Aluminium (blank oder schwarz eloxiert), mit Edelstahl-Schraube für erhöhte Korrosionsbeständigkeit

---

🛡️ Sicherheit & Erdung

• Erdungspin integriert: sorgt für zuverlässigen Potentialausgleich zwischen Modulrahmen und Unterkonstruktion – vereinfacht die Erdung nach Norm

• Kompatibel mit allen SL Rack RAIL‑Systemen, sodass kein zusätzliches Erdungszubehör notwendig ist

---

✅ Vorteile im Überblick

• Werkzeugarme Montage: nur Torx TX40 erforderlich, von oben montierbar, vormontierte Version reduziert Montagezeit.

• Hohe Flexibilität: Verwendung je nach Modulrahmenhöhe und Ausrichtung (horizontal/vertikal möglich).

• Sicherheit & Normkonformität: Erdungspin sorgt für automatischen Potentialausgleich; modulkompatible Lösung.

• Ästhetisch: Schwarze Ausführung eignet sich besonders für Full‑Black-Module ohne optische Störung.

• Reduzierte Lagerhaltung: Eine Klemme für alle Rahmenhöhen & Systeme -> schlanke Logistik.

---

⚠️ Hinweise & Einschränkungen

• Nur als Mittelklemmteil verwendbar – nicht als Endklemme geeignet.

• Rahmenhöhe beachten: nur für 28–50 mm Module (außerhalb benötigt ggf. andere Varianten).

• Montage möglichst durch geschultes Fachpersonal durchführen, um korrekte Erdung und sichere Lastverteilung zu gewährleisten.

---

🧭 Fazit

Die SL Rack Mittelklemme Vario mit Erdung (Art.-Nr. 91160‑01 natur oder 96141‑01 schwarz) ist eine durchdachte, sichere und montagefreundliche Lösung zur Modulbefestigung und Erdung in SL Rack Unterkonstruktionen. Sie erfüllt Anforderungen moderner PV-Projekte in Bezug auf Sicherheit, Flexibilität und Wirtschaftlichkeit.
