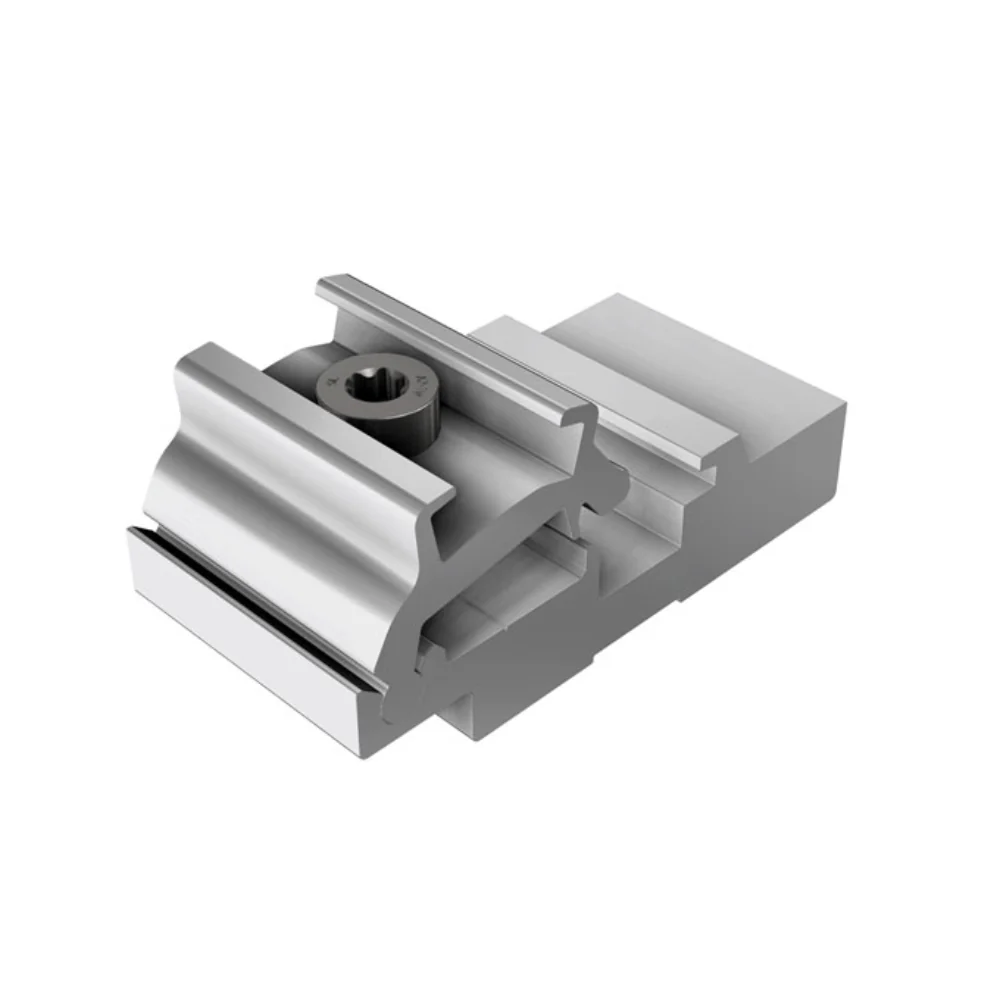

SL Rack Kreuzverbinder M8

Der SL Rack Kreuzverbinder M8 ist ein robuster Spezialverbinder aus Aluminium, entwickelt für die sichere 90°-Verbindung von SL Rack Tragschienen (RAIL 35, 40, 60, 120, RAIL 7 und RAIL 15). Seine Konstruktion erlaubt blitzstromtragfähige Verbindungen mit einfacher Montage von oben.

---

Technische Merkmale

• Material: Hochwertiges Aluminium – korrosionsbeständig und langlebig

• Montage: Verschraubung bequem von oben – nur ein Werkzeug (Torx 40) nötig

• Elektrische Sicherheit: Blitzstromtragfähig – zusätzlicher Schutz bei Überspannungssituationen

• Physische Daten:

  • Länge: ca. 80 mm

  • Breite: ca. 38 mm

  • Höhe: ca. 48 mm (oberer Kanal) / 27 mm (unterer Teil)

  • Gewicht: ca. 0,098 kg

• Zulassung: Allgemeine bauaufsichtliche Zulassung vorhanden – entspricht deutschen Baunormen

---

Vorteile im Überblick

• Schnelle Installation: Einfache Verschraubung von oben spart Zeit und Aufwand.

• Flexible Positionierung: Der modulare Bajonett-Mechanismus macht das jederzeitige Verschieben oder Umpositionieren möglich.

• Hohe Sicherheit: Blitzstromtragfähige Verbindung schützt bei elektrischen Spitzenlasten.

• Systemkompatibilität: Kompatibel mit sämtlichen SL Rack RAIL-Schienen – universell einsetzbar.

• Robust & langlebig: Aluminiumbauweise für dauerhafte Stabilität und Wetterresistenz.

---

Einsatzgebiet

Ideal geeignet für Anwendungen, in denen verschiedene Tragschienen in rechteckiger Architektur verbunden werden müssen. Besonders effektiv bei:

• Dach- und Fassadenanwendungen durch 90° Anordnung

• Konstruktionen mit wechselnden Schienenrichtungen (z. B. stationäre Aufständerungen, Anschlüsse bei Carports)

---

Fazit

Der SL Rack Kreuzverbinder M8 (2.0) ist ein essenzielles Verbindungselement für die modulare und sichere Montage von PV-Tragsystemen. Er kombiniert hohe Montagefreundlichkeit, elektrischen Schutz und Flexibilität in einem kompakten Bauteil – eine verlässliche Lösung für anspruchsvolle PV-Installationen.
